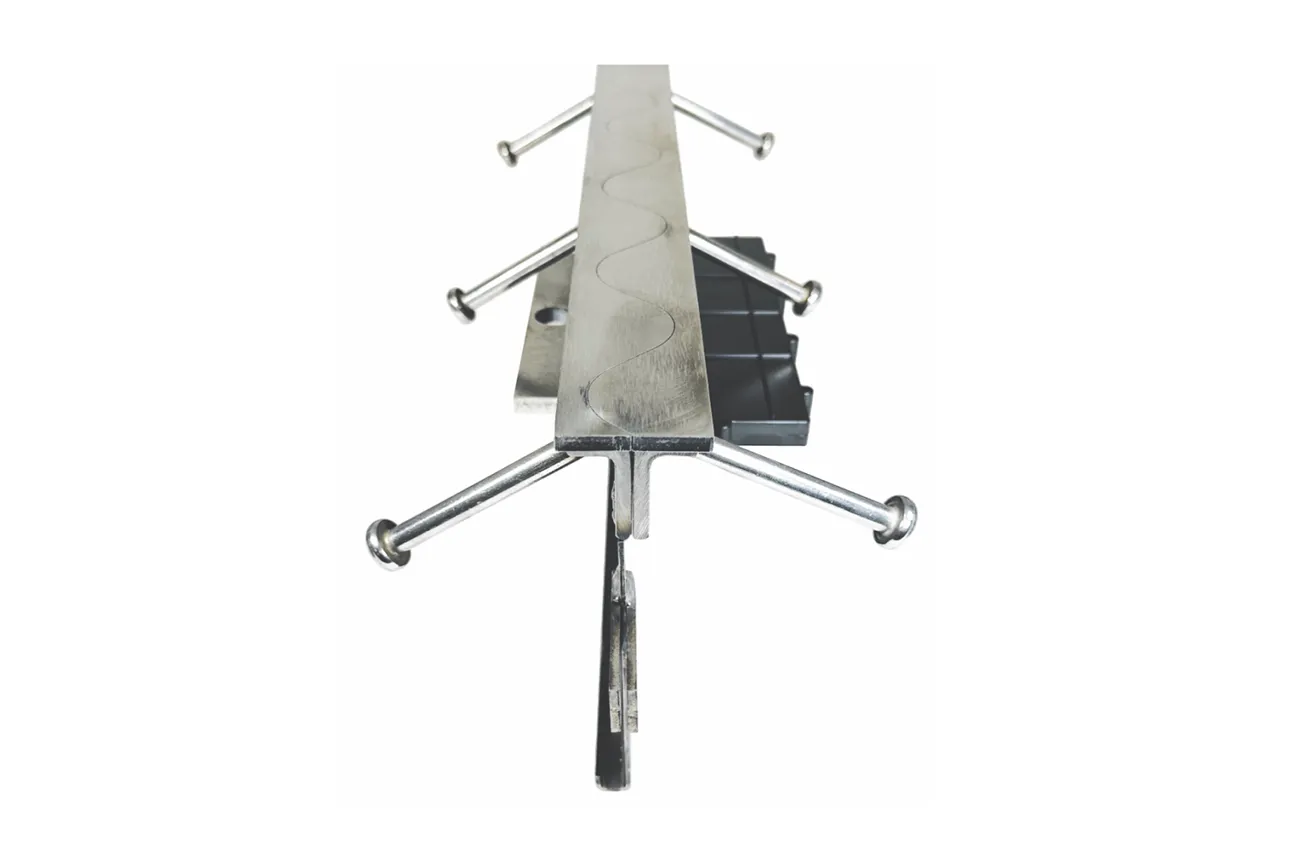

Sinus 06NC50/20X40-5D

Die Dehnungsleisten werden in die Platten von Betonböden montiert, urn den Versatz der Plattenabschnitte auszugleichen. Die Betonplatten sind inneren und äußeren Beanspruchungen ausgesetzt. Beschädigungen treten an den Stoßstellen der Kanten auf. Die Verbindungsweise von Platten soli der gegenseitige waagerechte Versatz (senkrecht und parallel zum Verlauf der Dehnungsfuge) ausgleichen, die meist durch temperaturbedingte Betondehn- und Schlupffähigkeit verursacht wird. Die Verbindungen verhindern ebenfalls vertikale Bewegungen, die bei hoherVerkehrsbeanspruchung und Schwerlasten entstehen.

Die Dehnfugen Systeme Conecto Sinus ermöglichen folgenden Versatz von Bodenplatten:

• Für Dübel 180x120x8 mm im Bereich ± 15 mm parallel und ±20 mm senkrecht zum Profil
• Für Dübel 180x140x10 mm im Bereich ±20 mm parallel und ±30 mm senkrecht zum Profil

Das Conecto Sinus-System gewahrleistet die gleichmäßige Verteilung von Belastungen zwischen den Bodenplatten und verhindert übermäßige lokale Spannungen. Die Dehnfugen Systeme helfen dabei, die Hauptursache unkontrollierter Bruchbildung im Fußboden auszuschließen. Sie sorgen für eine lange Lebensdauer und erhöhen den Nutzungskomfort. Die Anzahl von Dehnungsfugen ist derart zu planen, dass die Aufteilung des Bodens in regelmäßige, dem Quad rat nahe kommende Felder, mit der Flache von bis zu 1000 m² ermöglicht werden, was der täglichen Leistungsfähigkeit bei der Ausführung von Fußbodenkonstruktionen entspricht. Der Abstand zwischen Dehnungsfugen darf höchstens 45 m betragen. Das System wird komplett ausgeliefert, ist montagefreundlich und einsatzfähig. Zur Montage, einfach die Profile an Zielorten auf der Baustelle positionieren und ohne Schlüssel, sondern nur mit den mitgelieferten Schrauben, einschließlich Flügelmuttern, verbinden. Das Conecto Sinus-System sorgt für entsprechende Festigkeit und Schutz gegen starke Beanspruchung.

Anwendungsbereiche:

• industriell genutzte Fußböden
• Logistik- und Vertriebszentren
• Industrieanlagen
• Lagerhallen und Industrielager
• Flughäfen

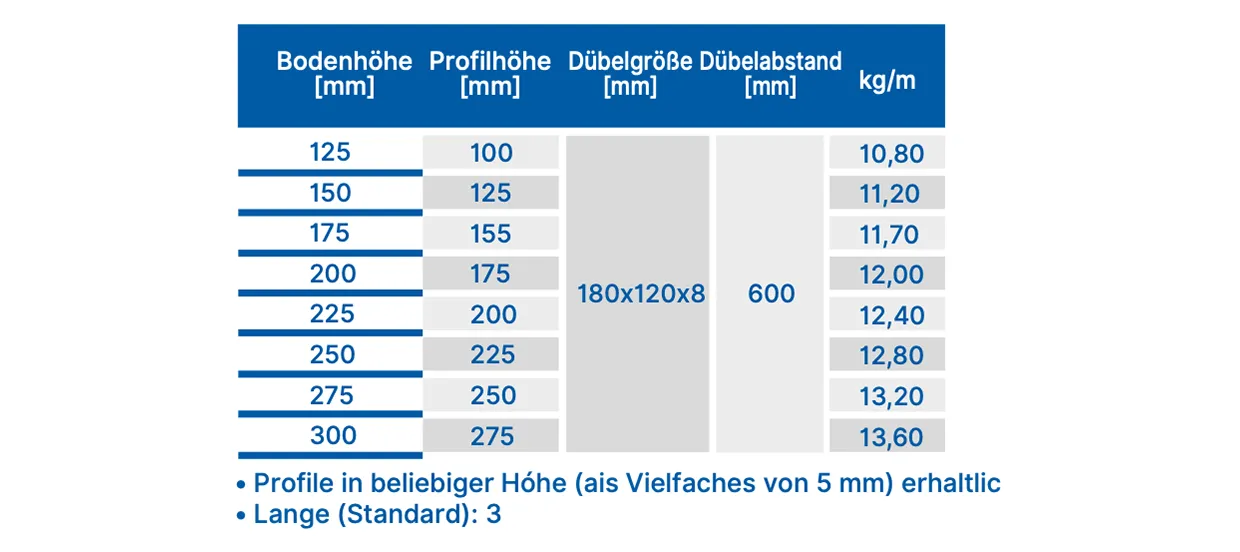

Datenblatt

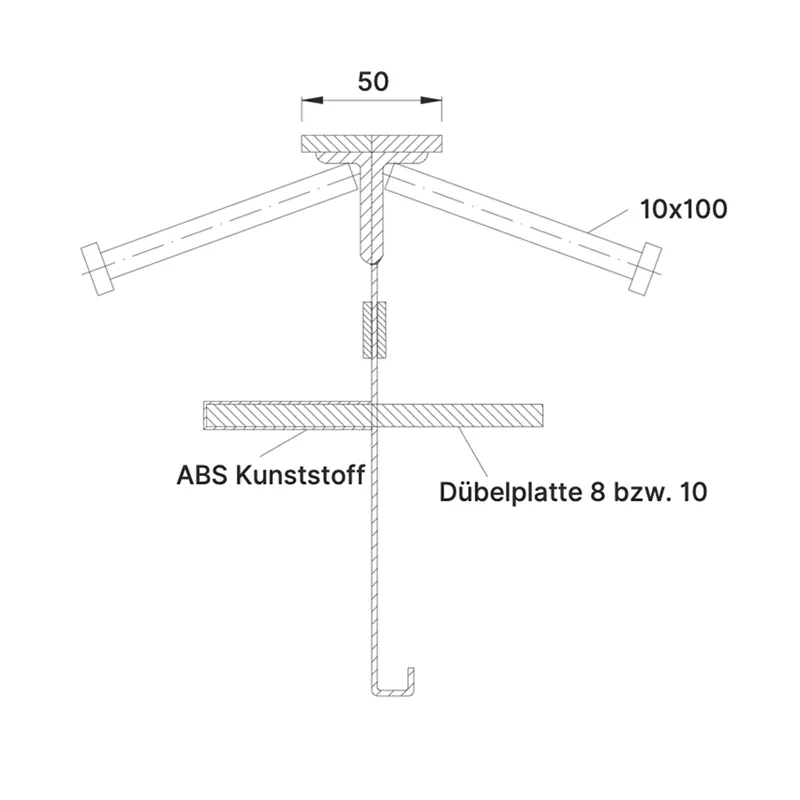

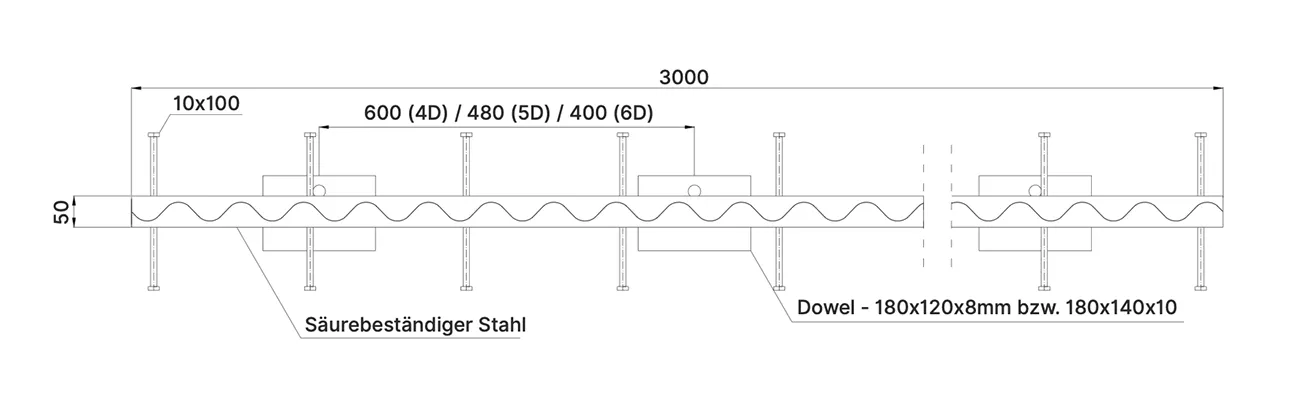

Technische Zeichnung
