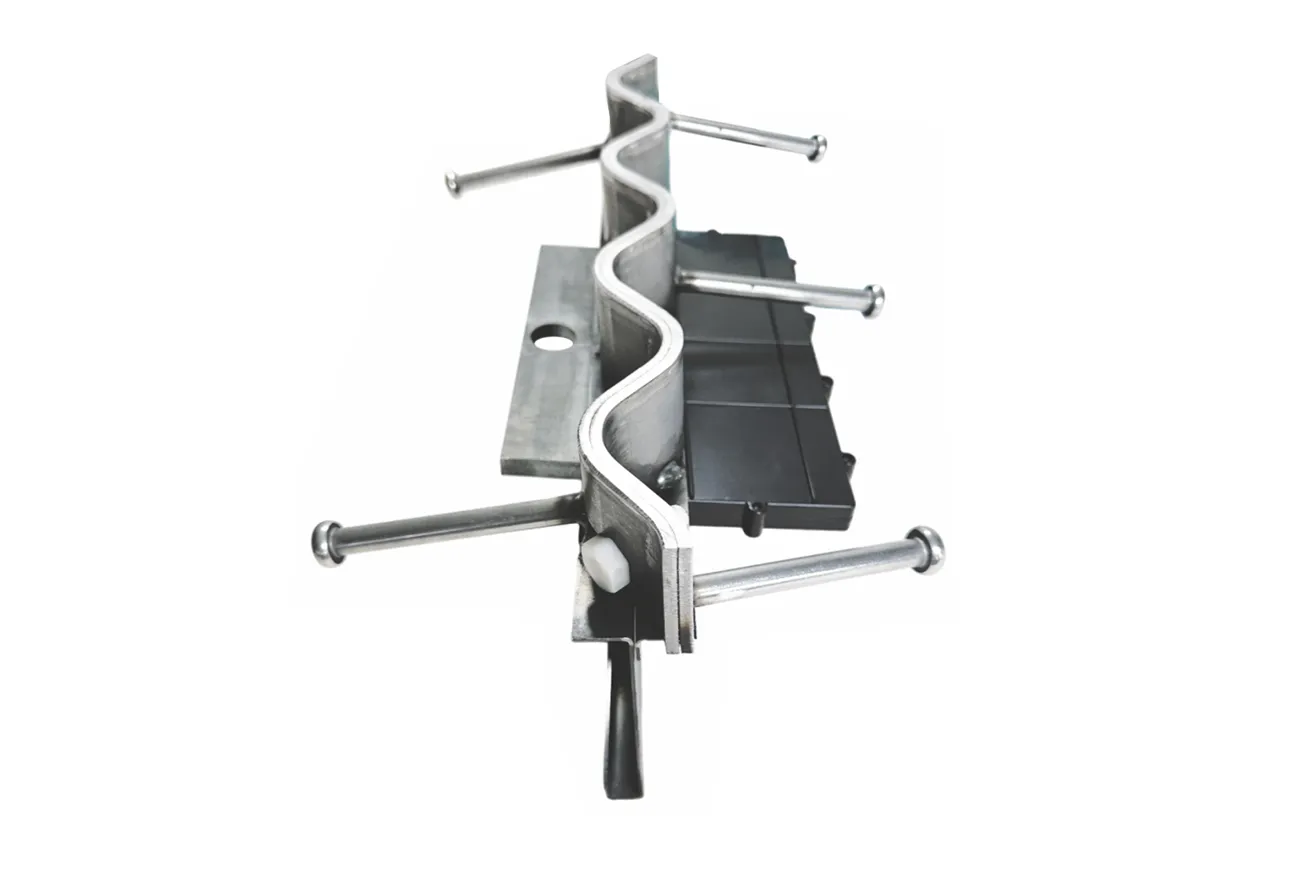

Sinus 04NS50-4D

Das Dehnfugensystem Conecto Sinus ist eine innovative Lösung auf dem Markt von Dehnfugenprofilen. Durch die einzigartige Konstruktion und hochwertige Materialien ist dieses Fugensystem erschütterungsfrei überführbar, kaum wahrnehmbar für Fahrer und weitere Insassen. Der Einsatz von Profilen mit Sinusfuge verhindert die Bruchbildung im Fußboden und folglich aufwendige und teure Bodenreparaturen. Conecto Sinus Profile absorbieren jegliche Erschütterungen vollkommen und sind im Gebrauch kaum fühlbar. Durch die Anwendung von Conecto Sinus Profilen werden die Nutzungskosten der Investition minimiert. Außerdem wird die Beschädigung durch Rader von Flurförderzeugen, erschutterungsbedingte Schaden an Ladeeinrichtungen sowie beförderter Waren reduziert.

Die Dehnfugensysteme Conecto Sinus ermöglichen folgenden Versatz von Bodenplatten:

• Für Dübel 180x120x8 mm im Bereich ±15 mm parallel und ±20 mm senkrecht zum Profil
• Für Dübel 180x140x10 mm im Bereich ±20 mm parallel und ±30 mm senkrecht zum Profil

Die sinusförmigen Profile verteilen Spannungskräfte gleichmäßig und stellen entsprechende Zusammenwirkungen von Bodenplatten untereinander und horizontal sicher. Ein weiterer Vorteil: das System ist leicht zu montieren. Einfach das Profil angemessen positionieren und im Untergrund verankern. Die Größe und Form von Verankerungen wurden so ausgelegt, dass Spannungen möglichst großflächig zwischen den Bodenabschnitten übertragen werden.

Das Conecto Sinus System ermöglicht freie Ober Fahrbarkeit durch Flurförderzeuge, die unsachgemäß verlegte Dehnfugenprofile am ehesten zerstören.

Anwendungsbereiche:

• industriell genutzte Fußböden
• Logistik- und Vertriebszentren
• Industrieanlagen
• Lagerhallen und Industrielager
• Flughäfen

• Mögliche Ausführung von sinusförmigen Profilen aus Edelstahl (teilweise im Oberteil oder vollständig)
• Extragroße Fläche von Stahldübeln

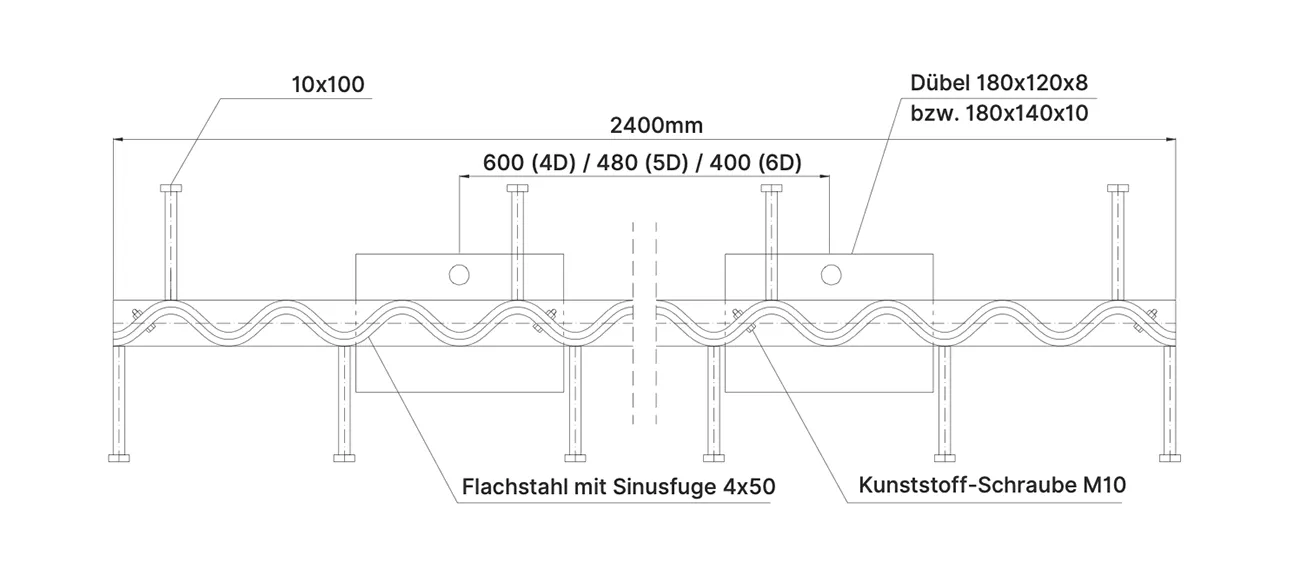

• Normaler Abstand zwischen Dübeln: 600 mm (Typ 4D)
• Möglicher Einsatz von mehreren Dübeln je Profil (Typ 5D bzw. 6D), um die Belastbarkeit des Bodens zu erhöhen
• Stahlgüte im Oberteil des Moduls (Standard): S235, Dübelsystem: S355
• Nylon-Schrauben M10, die die Abtrennung der Bodenfelder der Arbeit ermöglichen
• Ummantelung aus festem ABS-Kunststoff

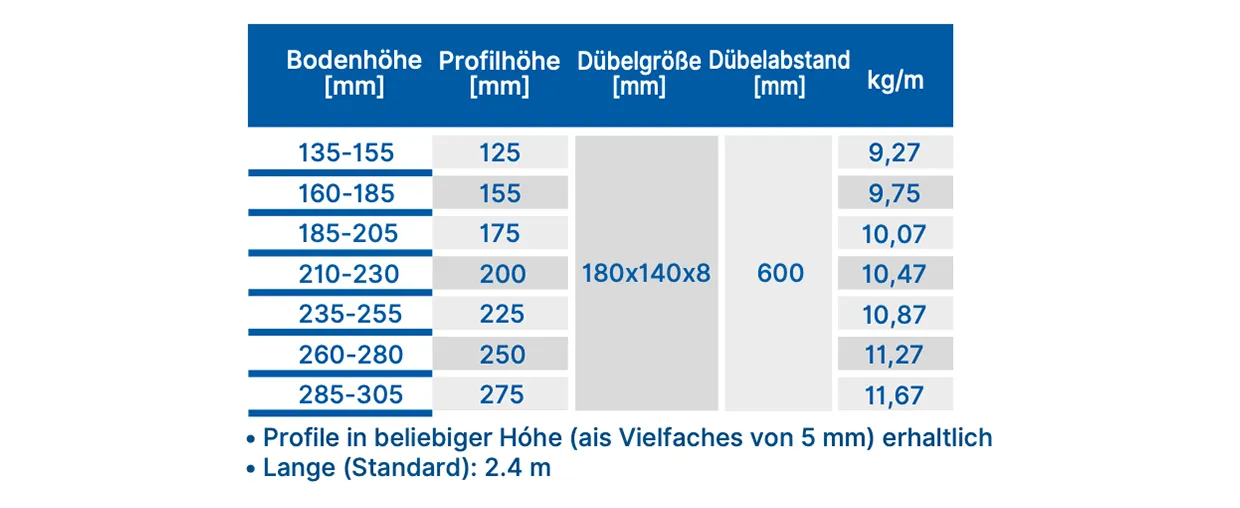

Datenblatt

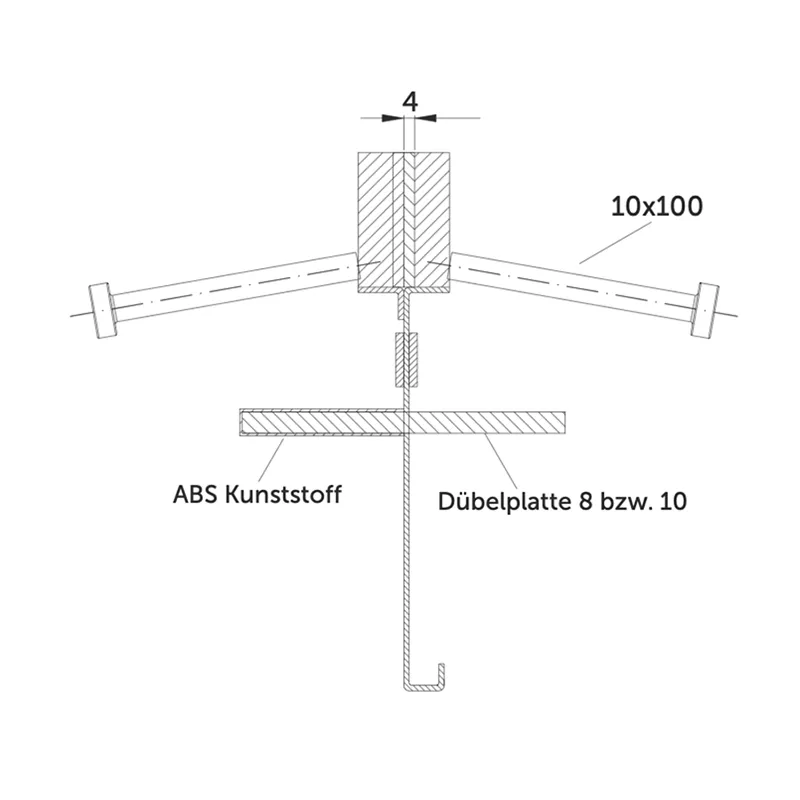

Technische Zeichnung
